Sistema de generación de oxígeno tipo remolque
Generador de oxígeno PSA personalizado

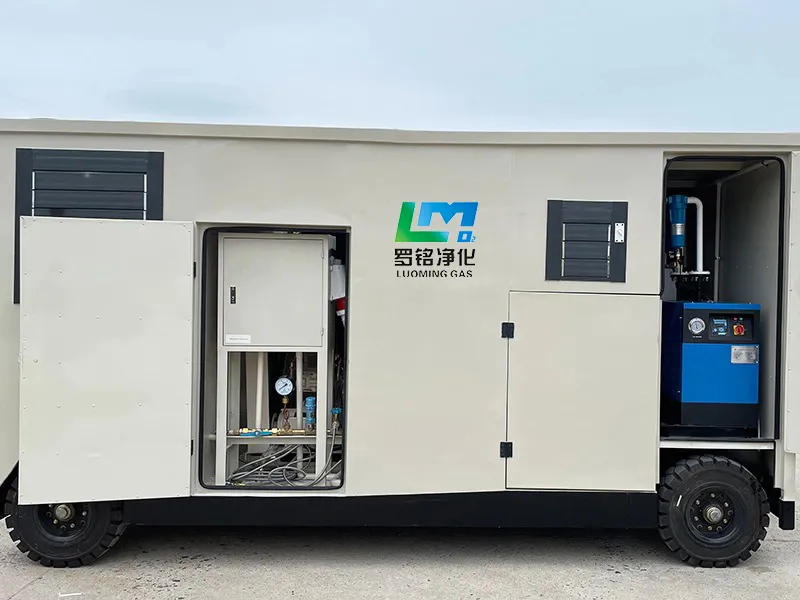

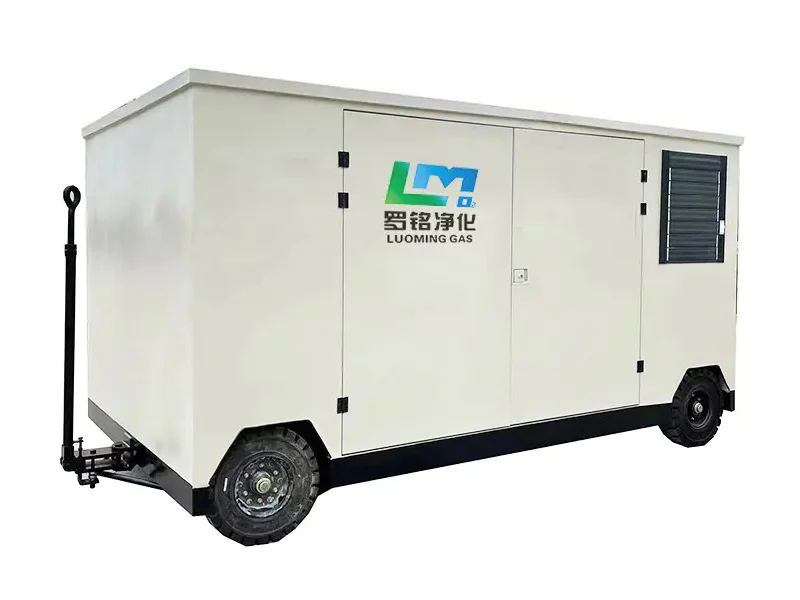

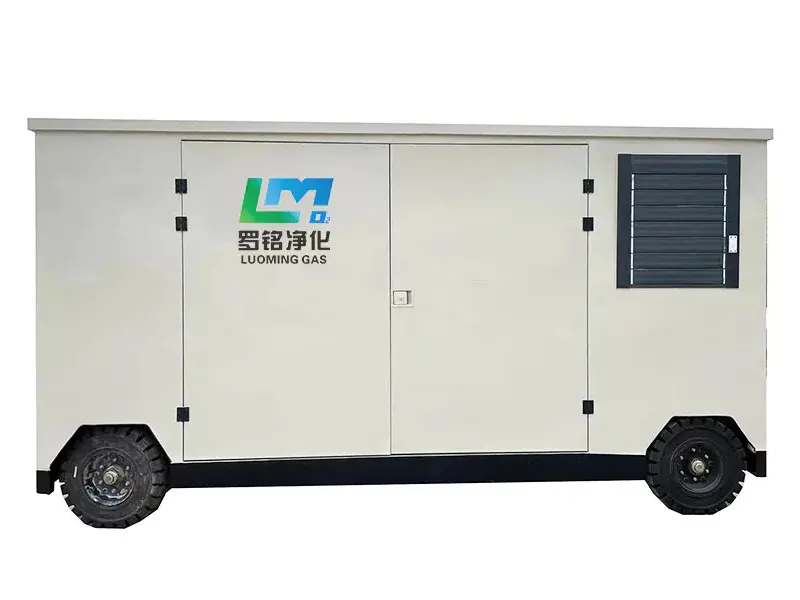

El generador de oxígeno montado sobre remolque utiliza la tecnología de adsorción por cambio de presión (PSA) para extraer oxígeno del aire ambiente, funcionando como un sistema móvil de producción de oxígeno totalmente integrado.
Especificaciones técnicas
- Capacidad de oxígeno: 1-30Nm³/h (condiciones estándar)
- Pureza del oxígeno: 93%± 2% (según la norma nacional china)
- Presión de salida: 0.1-0.55MPa (manométrica, ajustable)
- Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)
Descripción del proceso
- Pretratamiento del aire de alimentación
El aire ambiente pasa a través de filtros que eliminan el polvo, la humedad y la neblina de aceite, evitando así la contaminación del tamiz molecular. - Adsorción a presión
El aire limpio se comprime y se introduce en torres de adsorción rellenas de tamiz molecular. El nitrógeno se adsorbe preferentemente, mientras que el oxígeno atraviesa el lecho de adsorción como gas enriquecido con oxígeno. - Despresurización y desorción
Una vez que la adsorción de nitrógeno alcanza la saturación, la torre de operación pasa a la fase de despresurización. El nitrógeno adsorbido se libera, lo que restablece la capacidad de adsorción y permite el funcionamiento cíclico. - Purificación y almacenamiento de oxígeno
El oxígeno separado se somete a estabilización de presión y filtración fina, y luego se almacena en un tanque de compensación integrado para garantizar un suministro continuo de oxígeno.
Parámetros técnicos
| Modelo | Pureza | Caudal (Nm³/h) | Diámetro nominal de entrada | Diámetro nominal de salida | Presión de salida (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 5 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 10 | DN25 | DN25 | 0.1-0.55 | |
| 93%±2% | 15 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 20 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 25 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 30 | DN40 | DN25 | 0.1-0.55 |
Equipo opcional
-
-

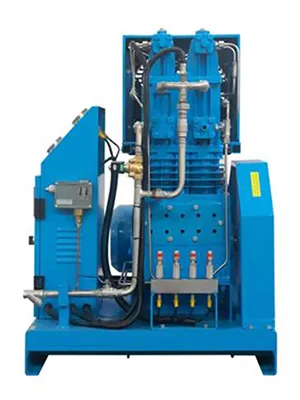

Sistema de llenado de gas
