Sistema personalizado de generación de oxígeno médico
Generador de oxígeno PSA personalizado (hasta un 95% de pureza)

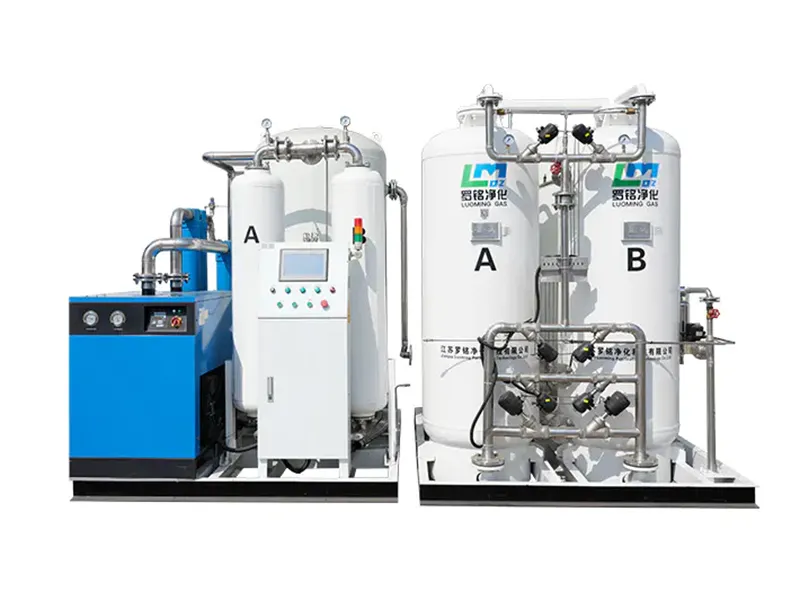

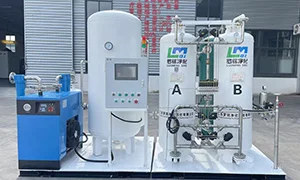

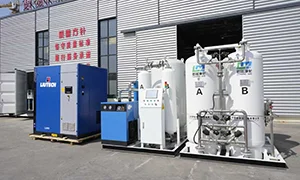

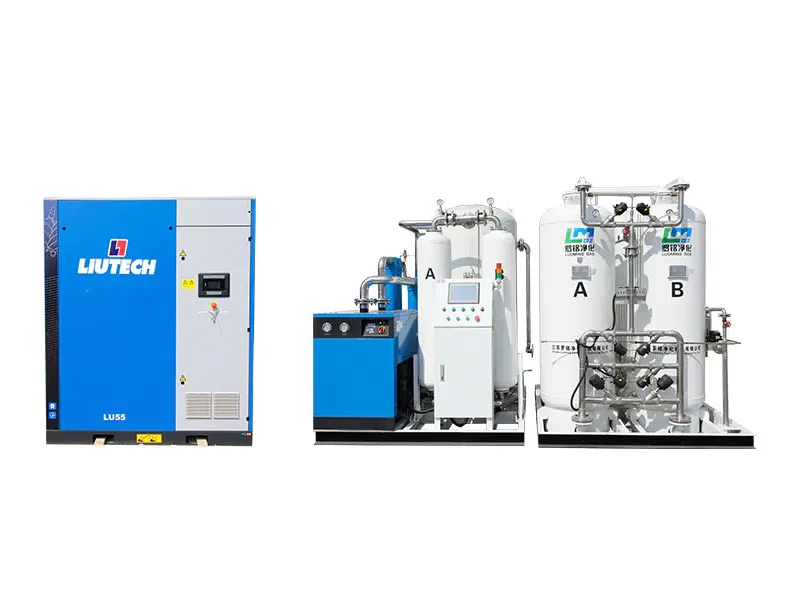

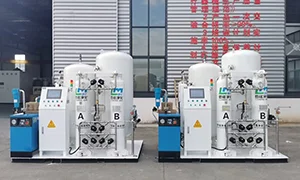

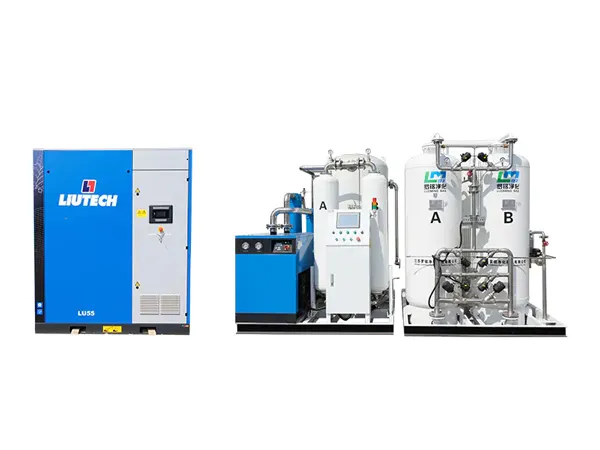

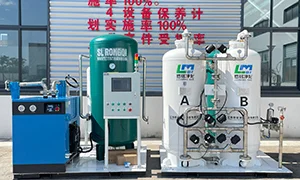

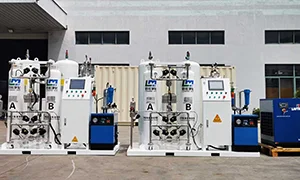

El generador de oxígeno PSA médico utiliza aire ambiente limpio como gas de alimentación. Compresores de aire de grado médico elevan la presión del aire al nivel requerido, seguido de secadores refrigerados, filtros de precisión y eliminadores de neblina de aceite para eliminar la humedad, el polvo y la neblina de aceite, completando así el pretratamiento del aire de alimentación. El aire comprimido pretratado ingresa a las unidades de adsorción PSA equipadas con torres de adsorción dobles. Un tamiz molecular de zeolita de grado médico adsorbe preferentemente nitrógeno y dióxido de carbono bajo presión, enriqueciendo el oxígeno y produciendo oxígeno con una pureza de hasta 93%±2%. Simultáneamente, la torre de adsorción alternativa se despresuriza para desorber impurezas y regenerar el tamiz molecular. El funcionamiento alterno de las torres garantiza un suministro continuo de oxígeno. Filtros esterilizantes de grado médico en la etapa final eliminan los microorganismos. Válvulas reguladoras de presión ajustan la presión de salida a los requisitos médicos. La pureza y la presión del oxígeno se monitorean en tiempo real, y las configuraciones de almacenamiento de oxígeno de emergencia garantizan un suministro seguro y estable de oxígeno médico.
- Capacidad de oxígeno: 1-200Nm³/h (condiciones estándar)
- Pureza del oxígeno: 93%±2% (según la norma nacional china)
- Presión de salida: 0.1-0.55MPa (manométrica, estable y ajustable)
- Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)
- Pretratamiento del aire de alimentación para obtener aire de entrada limpio
La compresión se realiza mediante compresores de aire de grado médico a una presión de 0.6-0.8MPa para cumplir con los requisitos de separación.
La purificación elimina las partículas de polvo de ≤1μm mediante filtros de precisión, reduce el punto de rocío a ≤-40°C mediante secado refrigerado y limita los residuos de aceite a ≤0.1mg/m³ mediante separación de aceite y agua, cumpliendo así con los estándares de limpieza médica. - La separación por adsorción PSA constituye el proceso central de purificación de oxígeno
El sistema de doble o múltiple torre utiliza un tamiz molecular de zeolita de grado médico para adsorber preferentemente nitrógeno y dióxido de carbono. Los ciclos de adsorción y regeneración, controlados por PLC, tienen una duración de 1 a 2 minutos por ciclo.
La producción continua de oxígeno mantiene la pureza del oxígeno en un 93%±2% durante la adsorción, mientras que la regeneración libera las impurezas sin interrupción del suministro. - El postratamiento de oxígeno garantiza el cumplimiento de las normas de oxígeno medicinal
La purificación secundaria opcional mediante PSA produce una pureza de oxígeno superior al 99.5%.
Los filtros esterilizantes de grado médico de 0.22μm eliminan los microorganismos. La regulación de presión mantiene la presión de salida entre 0.1 y 0.5MPa para cumplir con los requisitos del terminal. - Las funciones de vigilancia y seguridad permiten un control de riesgos eficaz
El sistema de monitorización en línea controla la pureza del oxígeno, la presión y el caudal. Se activan alarmas sonoras y visuales en caso de anomalías, como una pureza del oxígeno inferior al 90 %.
Los tanques o colectores de almacenamiento de oxígeno de emergencia permiten la conmutación automática durante eventos inesperados para garantizar un suministro ininterrumpido de oxígeno. - Las ventajas en el desempeño médico respaldan una operación clínica segura y eficiente
La seguridad se basa en la separación física sin sustancias nocivas y en una baja presión de funcionamiento de 0.6-0.8MPa, lo que ofrece una mayor seguridad en comparación con los cilindros de alta presión.
Su eficiencia permite obtener oxígeno de calidad en 30 minutos y alcanzar una pureza de hasta el 99.5% en 45 minutos, lo que lo hace adecuado para aplicaciones de emergencia y quirúrgicas.
El consumo de energía se mantiene bajo a temperatura ambiente, aproximadamente entre el 60% y el 70% del de los equipos convencionales de oxígeno líquido, con arranque mediante un solo botón y soporte para funcionamiento sin supervisión.
| Modelo | Pureza del oxígeno | Caudal (Nm³/h, condiciones estándar) | Diámetro nominal de entrada | Diámetro nominal de salida | Presión de llenado (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 15-20 | |
| 93%±2% | 5 | DN15 | DN15 | 15-20 | |
| 93%±2% | 10 | DN25 | DN25 | 15-20 | |
| 93%±2% | 15 | DN40 | DN25 | 15-20 | |
| 93%±2% | 20 | DN40 | DN25 | 15-20 | |
| 93%±2% | 25 | DN40 | DN25 | 15-20 | |
| 93%±2% | 30 | DN40 | DN25 | 15-20 | |
| 93%±2% | 40 | DN50 | DN40 | 15-20 | |
| 93%±2% | 50 | DN50 | DN40 | 15-20 | |
| 93%±2% | 60 | DN50 | DN40 | 15-20 | |
| 93%±2% | 70 | DN65 | DN40 | 15-20 | |
| 93%±2% | 80 | DN65 | DN40 | 15-20 | |
| 93%±2% | 90 | DN65 | DN40 | 15-20 | |
| 93%±2% | 100 | DN65 | DN50 | 15-20 | |
| 93%±2% | 110 | DN65 | DN50 | 15-20 | |
| 93%±2% | 120 | DN80 | DN50 | 15-20 | |
| 93%±2% | 130 | DN80 | DN50 | 15-20 | |
| 93%±2% | 140 | DN80 | DN50 | 15-20 | |
| 93%±2% | 150 | DN100 | DN50 | 15-20 | |
| 93%±2% | 160 | DN100 | DN50 | 15-20 | |
| 93%±2% | 170 | DN100 | DN50 | 15-20 | |
| 93%±2% | 180 | DN100 | DN65 | 15-20 | |
| 93%±2% | 190 | DN100 | DN65 | 15-20 | |
| 93%±2% | 200 | DN100 | DN65 | 15-20 |
-
-
