Sistema personalizado de generación de oxígeno médico

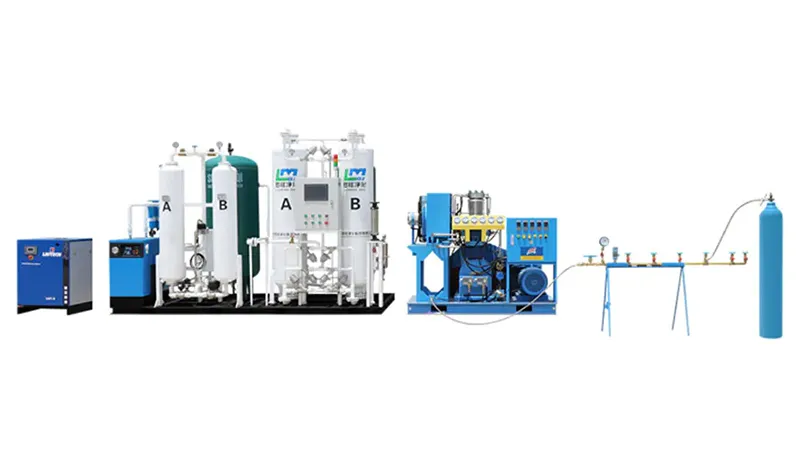

Generador de oxígeno PSA personalizado (con estación de llenado de oxígeno)
La estación de llenado de oxígeno médico in situ produce oxígeno de grado médico mediante tecnología de adsorción por cambio de presión (PSA) y garantiza el suministro inmediato de oxígeno en el punto de uso. El oxígeno se separa físicamente y se purifica del aire ambiente para cumplir con los requisitos clínicos de generación, almacenamiento y llenado in situ.
Especificaciones técnicas
- Capacidad de oxígeno: 1-200Nm³/h (condiciones estándar)
- Pureza del oxígeno: 93%±2% (según la norma nacional china)
- Presión de salida: 0.1-0.55MPa (manométrica, ajustable)
- Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)
Descripción del proceso
- Pretratamiento del aire de alimentación
El aire comprimido limpio se filtra y se seca para eliminar la humedad, la neblina de aceite y las impurezas particuladas, lo que garantiza unas condiciones de entrada estables y limpias. - Adsorción y separación de PSA
El tamiz molecular de zeolita adsorbe selectivamente el nitrógeno bajo presión controlada, lo que permite que el oxígeno se acumule en la fase gaseosa.

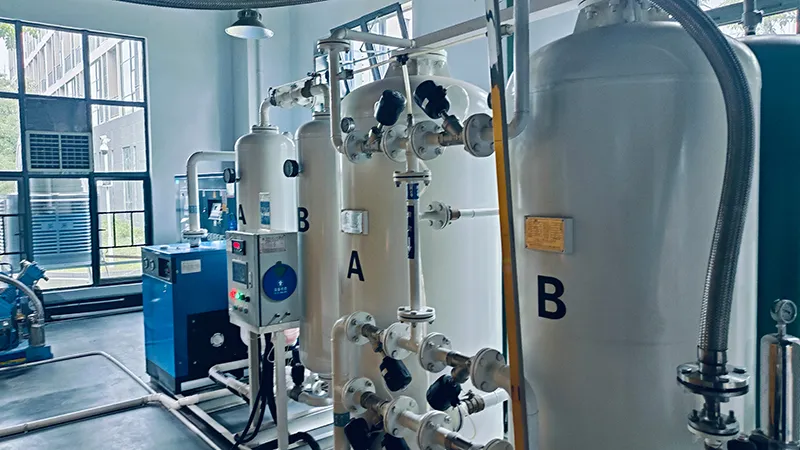

El funcionamiento del sistema PSA de doble torre permite la producción continua de oxígeno. - Producción y purificación continuas
Dos torres de adsorción operan alternativamente. Una realiza la adsorción y la producción de oxígeno, mientras que la otra se somete a despresurización y regeneración. Esto garantiza un suministro ininterrumpido, con una pureza de oxígeno estable del 93%±2%, o mejorable hasta el 99.5% según los requisitos clínicos o industriales específicos. - Almacenamiento, entrega y llenado comercial
El oxígeno de grado médico se almacena en tanques y se distribuye a través de tuberías o equipos de llenado a las terminales clínicas, lo que permite el suministro inmediato de oxígeno y el llenado de cilindros. - El llenado in situ reduce la dependencia de la cadena de suministro y los costos operativos
En regiones donde los cilindros de oxígeno medicinal son caros o difíciles de transportar, las estaciones de llenado in situ ofrecen una solución práctica. Los generadores de oxígeno médico abastecen el consumo local, mientras que el oxígeno sobrante se envasa en cilindros para su distribución o venta, lo que mejora la fiabilidad del suministro y genera oportunidades de ingresos adicionales.
Parámetros técnicos
| Modelo | Caudal (Nm³/h) | Camas de hospital equivalentes | Potencia (kW) | Dimensiones (L×An×Al, mm) |
| 1 | 20 | 5.8 | 1800×1400×1800 | |
| 3 | 50 | 7.6 | 2000×1400×1900 | |
| 5 | 100 | 7.8 | 2000×1500×1900 | |
| 10 | 150 | 16.7 | 2000×1500×2100 | |
| 15 | 300 | 19.9 | 2500×1800×2350 | |
| 20 | 400 | 33.5 | 2500×1800×2350 | |
| 30 | 600 | 38.9 | 2800×2000×2350 | |
| 40 | 800 | 47.9 | 3000×2000×2450 | |
| 50 | 1000 | 58.5 | 3800×2200×2750 | |
| 60 | 1200 | 78.8 | 3800×2200×2850 | |
| 70 | 1500 | 98 | 4500×2300×3100 | |
| 80 | 1800 | 98 | 4500×2300×3100 |
Equipo opcional
-
-
Sistema de llenado de gas
