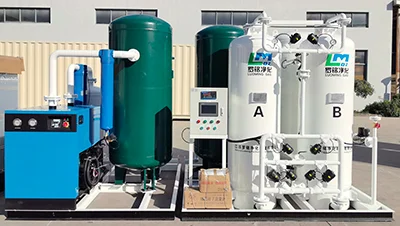

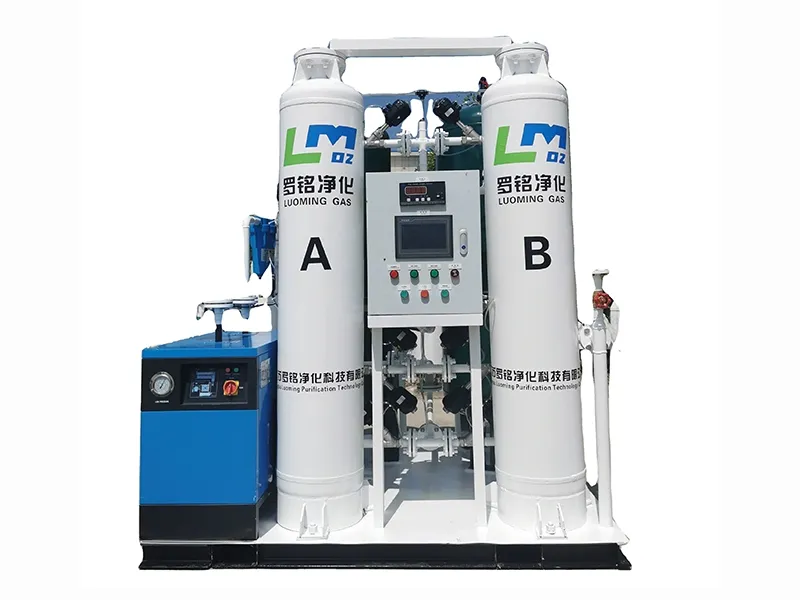

    Sistema de generación de oxígeno industrial personalizado

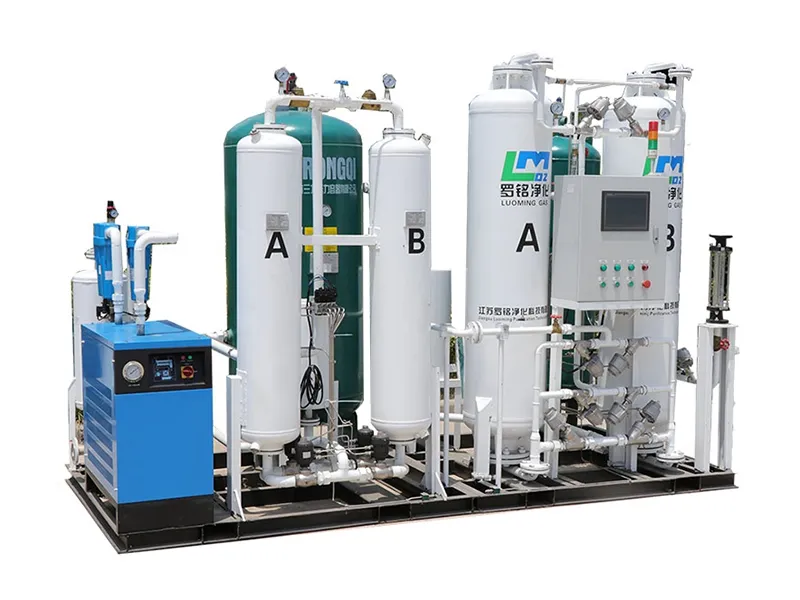

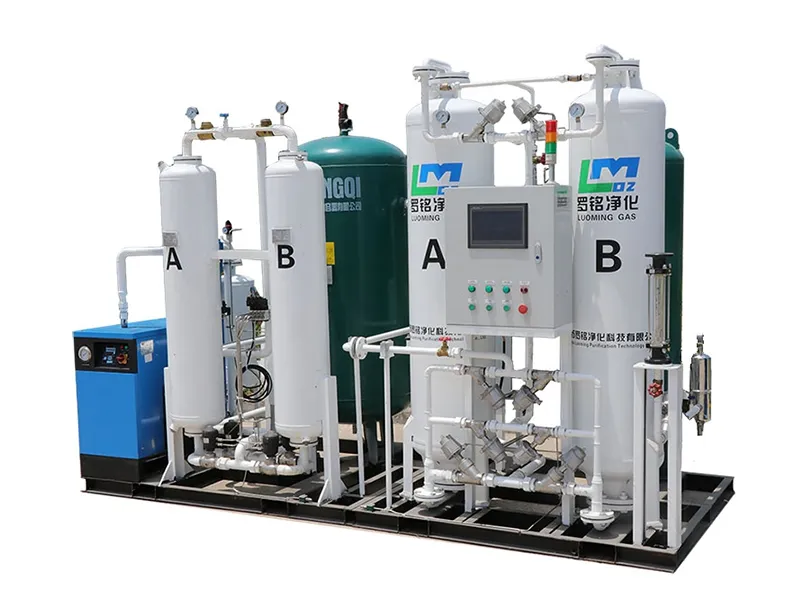

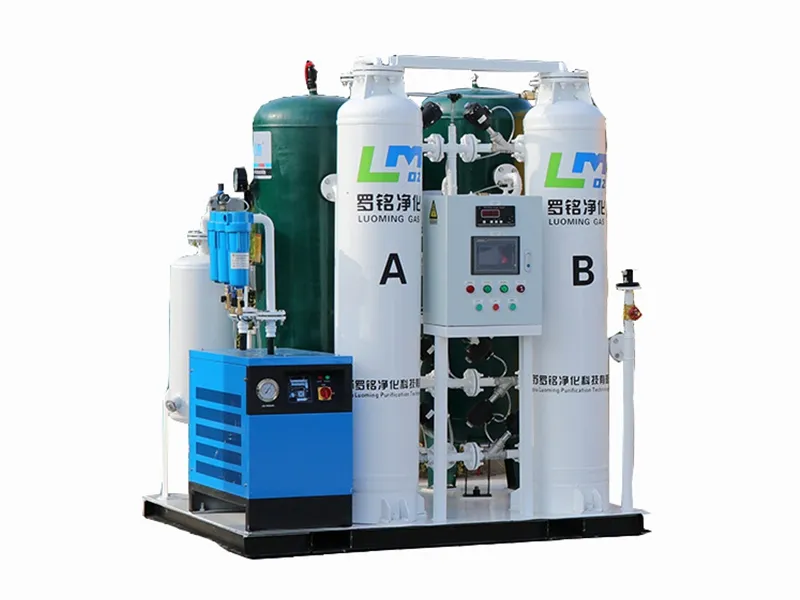

    Generador de oxígeno PSA personalizado

    El sistema de generación de oxígeno PSA utiliza aire comprimido limpio como gas de alimentación y tamiz molecular de zeolita de alta calidad como adsorbente. Bajo condiciones de presión controlada, el oxígeno se separa del aire mediante tecnología de adsorción por cambio de presión. El aire comprimido purificado y secado se somete a adsorción presurizada y desorción despresurizada dentro de las torres de adsorción. Debido a sus características aerodinámicas, el nitrógeno se difunde a través de los microporos del tamiz molecular de zeolita a mayor velocidad que el oxígeno. El nitrógeno se adsorbe preferentemente, mientras que el oxígeno se concentra en la fase gaseosa para formar oxígeno de producto. Durante la despresurización a presión atmosférica, el nitrógeno adsorbido y las impurezas se liberan para regenerar el adsorbente. Dos torres de adsorción operan alternativamente. Una torre produce oxígeno, mientras que la otra realiza la desorción y regeneración. Las válvulas neumáticas se controlan mediante un PLC, lo que permite la producción continua de oxígeno de alta pureza.

    Especificaciones técnicas
    • Capacidad de oxígeno: 1-200Nm³/h (condiciones estándar)
    • Pureza del oxígeno: 93%±2% (según la norma nacional china)
    • Presión de salida: 0.1-0.55MPa (manométrica, estable y ajustable)
    • Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)

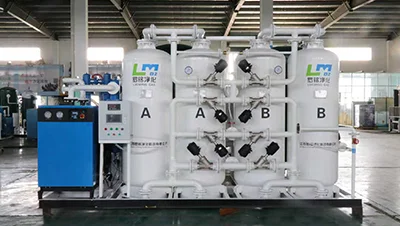

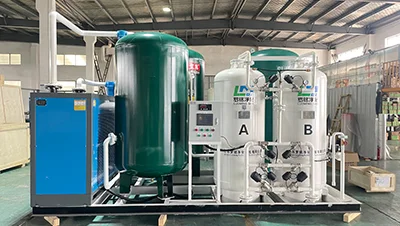

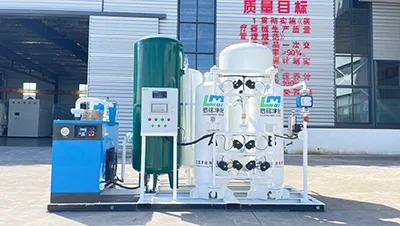

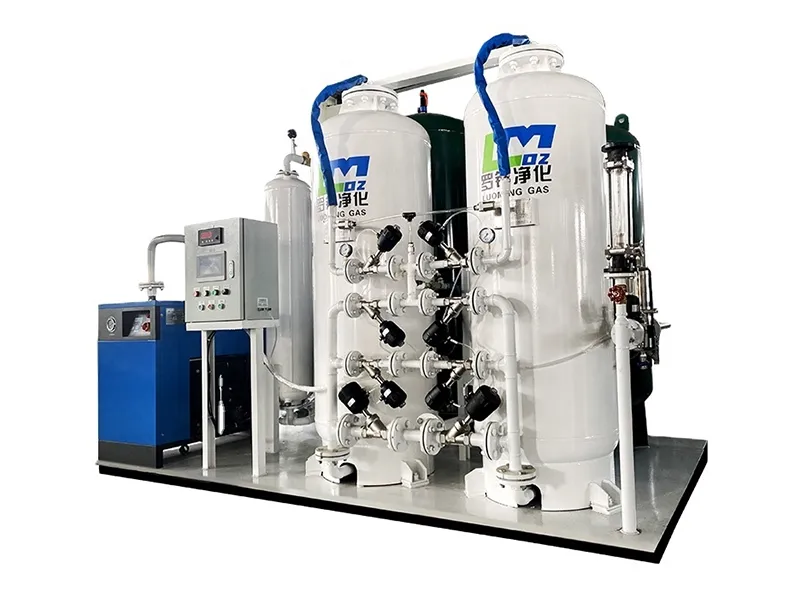

    Sistema de generación de oxígeno PSA personalizado
    • Sistema de generación de oxígeno industrial personalizado
    • Sistema de generación de oxígeno industrial personalizado
    • Sistema de generación de oxígeno industrial personalizado
    • Sistema de generación de oxígeno industrial personalizado
    Descripción del proceso
    • Pretratamiento del aire de alimentación
      El aire comprimido pasa a través de un secador refrigerado y filtros multietapa para eliminar la humedad, la neblina de aceite y las impurezas. Esto garantiza que el aire de entrada esté limpio, seco y libre de aceite, protegiendo así el tamiz molecular de la contaminación.
    • Separación por adsorción
      El airepretratado entra en las torres de adsorción rellenas iz mde tamolecular de zeolita (ZMS). Bajo presión regulada, el ZMS adsorbe preferentemente nitrógeno, dióxido de carbono y otras impurezas traza, mientras que el oxígeno pasa a través del lecho adsorbente como gas producto.
    • Ciclo de regeneración
      Dos torres de adsorción funcionan en ciclos alternos. Mientras una torre se encuentra en la fase de adsorción para producir oxígeno, la otra se despresuriza para desorber impurezas y regenerarse. Válvulas controladas por PLC gestionan la conmutación fluida entre las torres para garantizar un flujo de oxígeno continuo y estable.
    • Tratamiento posterior y almacenamiento
      El oxígeno producido pasa por un proceso de filtración fina y esterilización. Los compresores o tanques de almacenamiento de oxígeno pueden configurarse según los requisitos de la aplicación para garantizar un suministro estable.
    Características principales
    • Funcionamiento a temperatura ambiente y baja presión
      No se requiere licuefacción criogénica. El sistema utiliza adsorción física para la separación, lo que garantiza un bajo consumo de energía y una alta seguridad operativa.
    • Pureza de oxígeno ajustable
      La pureza estándar del oxígeno alcanza el 93%±2%. La purificación secundaria mediante PSA permite obtener una pureza del oxígeno superior al 99.5% para aplicaciones industriales o médicas.
    • Control automatizado
      Cuenta con arranque mediante un solo botón y funcionamiento totalmente automatizado. Los parámetros clave, como el caudal, la presión y la pureza, se monitorizan en tiempo real, lo que permite su funcionamiento sin supervisión.
    Parámetros técnicos
    Modelo Pureza Caudal (Nm³/h) Diámetro nominal de entrada Diámetro nominal de salida Presión de salida (MPa)
    LMO-3 93%±2% 3 DN15 DN15 0.1-0.55
    LMO-5 93%±2% 5 DN15 DN15 0.1-0.55
    LMO-10 93%±2% 10 DN25 DN25 0.1-0.55
    LMO-15 93%±2% 15 DN40 DN25 0.1-0.55
    LMO-20 93%±2% 20 DN40 DN25 0.1-0.55
    LMO-25 93%±2% 25 DN40 DN25 0.1-0.55
    LMO-30 93%±2% 30 DN40 DN25 0.1-0.55
    LMO-40 93%±2% 40 DN50 DN40 0.1-0.55
    LMO-50 93%±2% 50 DN50 DN40 0.1-0.55
    LMO-60 93%±2% 60 DN50 DN40 0.1-0.55
    LMO-70 93%±2% 70 DN65 DN40 0.1-0.55
    LMO-80 93%±2% 80 DN65 DN40 0.1-0.55
    LMO-90 93%±2% 90 DN65 DN40 0.1-0.55
    LMO-100 93%±2% 100 DN65 DN50 0.1-0.55
    LMO-110 93%±2% 110 DN65 DN50 0.1-0.55
    LMO-120 93%±2% 120 DN80 DN50 0.1-0.55
    LMO-130 93%±2% 130 DN80 DN50 0.1-0.55
    LMO-140 93%±2% 140 DN80 DN50 0.1-0.55
    LMO-150 93%±2% 150 DN100 DN50 0.1-0.55
    LMO-160 93%±2% 160 DN100 DN50 0.1-0.55
    LMO-170 93%±2% 170 DN100 DN50 0.1-0.55
    LMO-180 93%±2% 180 DN100 DN65 0.1-0.55
    LMO-190 93%±2% 190 DN100 DN65 0.1-0.55
    LMO-200 93%±2% 200 DN100 DN65 0.1-0.55
